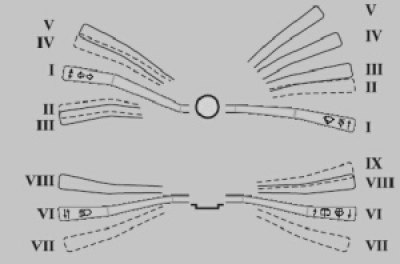

Положения рычагов подрулевого переключателя:
жирными линиями показаны исходные положения, тонкими – фиксированные, пунктирными – нефиксированные положения рычагов
Исправность подрулевых переключателей определяют, проверяя правильность замыкания контактов при различных положениях рычагов (см. рис и табл. в конце статьи).

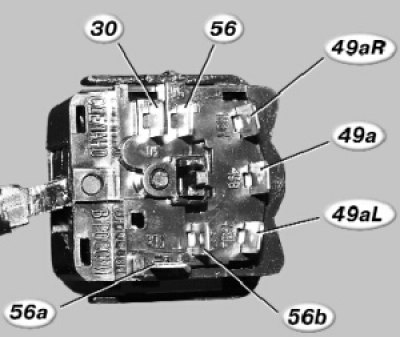

Номера контактов переключателя указателей поворота и света фар типа 69.3709.

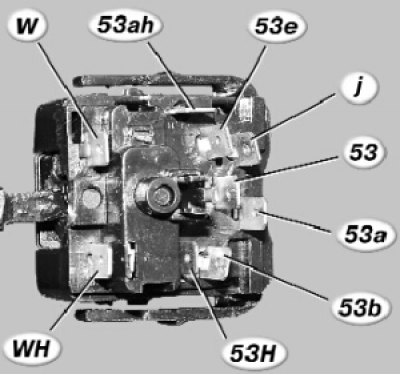

Номера контактов переключателя очистителя и омывателя стекол типа 70.3709.
1. Снимите верхнюю и нижнюю облицовки рулевой колонки (см. «Снятие и установка облицовок рулевой колонки»).
2. Снимите выключатель аварийной сигнализации (см. «Замена выключателя аварийной сигнализации»).
3. Сжав два пластмассовых фиксатора, выньте переключатель указателей поворота и света фар из основания подрулевых переключателей…

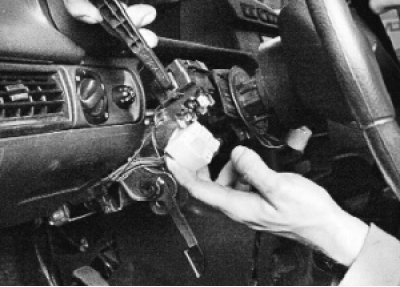

4. …и отсоедините от него колодку жгута проводов.

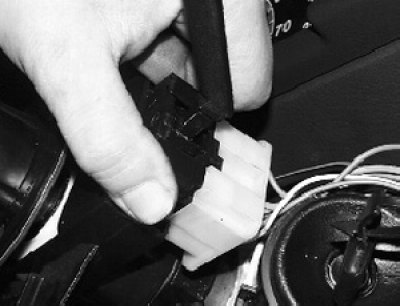

5. Сжав два пластмассовых фиксатора, выньте переключатель очистителя и омывателя стекол из основания подрулевых переключателей и отсоедините от него колодку жгута проводов.

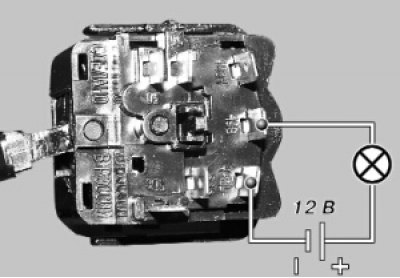

6. Для проверки переключателей подключите контрольную лампу на 12 В к соответствующим контактам, указанным в табл. 9.3 и 9.4 (в данном случае показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, – лампа должна загореться. В противном случае переключатель неисправен.
7. Установите подрулевые переключатели в порядке, обратном снятию.

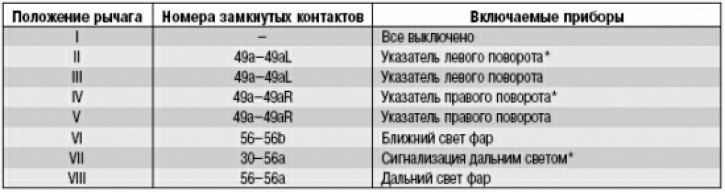

Замыкание контактов при различных положениях рычага переключателя указателей поворота и света фар:

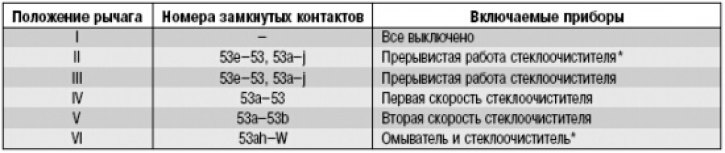

Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя:
* Нефиксированное положение.
